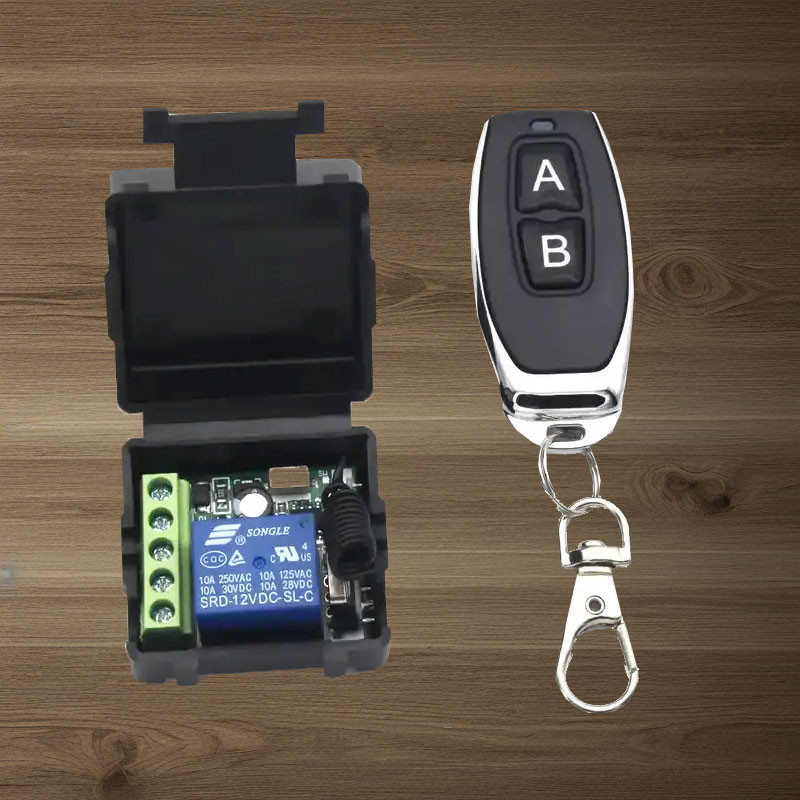

Relè multimodale per allarme wireless 433 MHz

Questo interruttore relè può essere controllato:

• con un telecomando (2 inclusi)
• dalla centrale d'allarme Euro Security Protect
• da un rilevatore di movimento, rilevatore di apertura porta, rilevatore di fumo o gas

Permette di attivare uno o più dispositivi di sicurezza come sirene, generatori di nebbia, barriere sonore attive, dispositivi di illuminazione o semplicemente elettrodomestici.

L'attivazione può avvenire quando la centrale rileva un allarme.
Può anche essere attivato manualmente con un telecomando.
Infine, l'attivazione può essere programmata in orari prestabiliti sulla centrale.

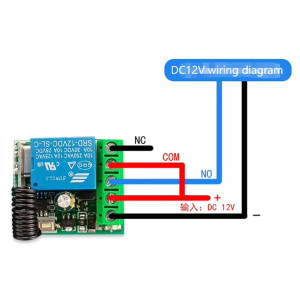

Il blocco relè deve essere alimentato a 12V DC.
Può commutare tensioni da 5V a 30V DC, e da 125 a 250V AC, purché la corrente non superi i 10A.

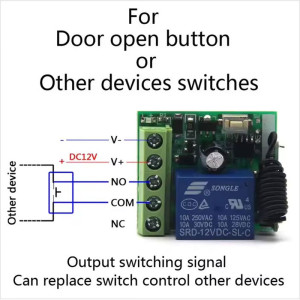

Può essere utilizzato anche come contatto pulito, ad esempio con generatori di nebbia che non richiedono tensione di attivazione.

Il relè ha 5 modalità:

• Tempo reale: Il relè è attivo solo mentre si preme il pulsante del telecomando. Si disattiva quando si rilascia il pulsante.
• Auto-bloccante: Un impulso attiva il relè. Un secondo impulso lo disattiva.
• Interblocco: Sul telecomando, il pulsante A attiva il relè, il pulsante B lo disattiva. Questa modalità è la più comune quando il relè viene utilizzato con la centrale.
  In caso di allarme, la centrale attiva il relè e lo disattiva quando viene disinserita.

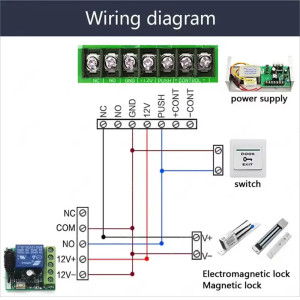

  Utilizzare questa modalità per una o più sirene, dispositivi di luce disorientante o serrature magnetiche.
• Attivazione 5 secondi: Premendo il pulsante del telecomando si attiva il relè per 5 secondi. Usato con la centrale, questa modalità permette l'attivazione di dispositivi attivati sul fronte di salita, come barriere sonore, sirene intelligenti attivate da impulso singolo e generatori di nebbia.
• Attivazione 10 secondi: Premendo il pulsante del telecomando si attiva il relè per 10 secondi.
• Attivazione 15 secondi: Premendo il pulsante del telecomando si attiva il relè per 15 secondi.
• Attivazione 20 secondi: Premendo il pulsante del telecomando si attiva il relè per 20 secondi.

Abbinamento del Telecomando

Modalità Tempo Reale

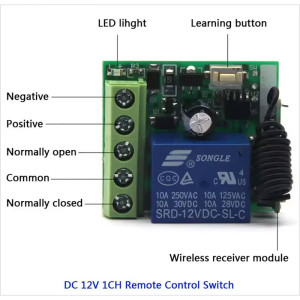

• Premere il pulsante di apprendimento
• L'indicatore LED lampeggia una volta e rimane acceso
• Premere il pulsante del telecomando da abbinare
• L'indicatore LED lampeggia 3 volte per confermare

Modalità Auto-bloccante

• Premere il pulsante di apprendimento due volte
• L'indicatore LED lampeggia due volte e rimane acceso
• Premere il pulsante del telecomando da abbinare
• L'indicatore LED lampeggia 3 volte per confermare

Modalità Interblocco

• Premere il pulsante di apprendimento 3 volte
• L'indicatore LED lampeggia 3 volte e rimane acceso
• Premere il pulsante "A" del telecomando
• L'indicatore LED lampeggia 3 volte
• Premere il pulsante "B" del telecomando
• L'indicatore LED lampeggia 3 volte per confermare

Modalità ritardo 5 secondi

• Premere il pulsante di apprendimento 4 volte
• L'indicatore LED lampeggia 4 volte e rimane acceso
• Premere il pulsante del telecomando da abbinare
• L'indicatore LED lampeggia 3 volte per confermare

Modalità ritardo 10 secondi

• Premere il pulsante di apprendimento 5 volte
• L'indicatore LED lampeggia 5 volte e rimane acceso
• Premere il pulsante del telecomando da abbinare
• L'indicatore LED lampeggia 3 volte per confermare

Modalità ritardo 15 secondi

• Premere il pulsante di apprendimento 6 volte
• L'indicatore LED lampeggia 6 volte e rimane acceso
• Premere il pulsante del telecomando da abbinare
• L'indicatore LED lampeggia 3 volte per confermare

Modalità ritardo 20 secondi

• Premere il pulsante di apprendimento 7 volte
• L'indicatore LED lampeggia 7 volte e rimane acceso
• Premere il pulsante del telecomando da abbinare
• L'indicatore LED lampeggia 3 volte per confermare

Cancellazione Codici

• Tenere premuto il pulsante di apprendimento per 5 secondi

Tutti i dispositivi abbinati verranno cancellati.

Abbinamento con la centrale in modalità interblocco (sirene, luci e serrature magnetiche)

• Sulla centrale, fare clic su Menu, Accessori, quindi Presa allarme
• Premere il pulsante di abbinamento del relè 3 volte. L'indicatore LED lampeggia 3 volte e rimane acceso
• Fare clic sull'icona sinistra della centrale (ON)
• L'indicatore LED lampeggia 3 volte
• Fare clic sull'icona destra della centrale (OFF)
• L'indicatore LED lampeggia 3 volte. L'abbinamento è completato

Abbinamento con la centrale in modalità ritardo 5 secondi (barriera sonora, sirena intelligente attivata da impulso, generatore di nebbia)

• Sulla centrale, fare clic su Menu, Accessori, quindi Presa allarme
• Premere il pulsante di abbinamento del relè 4 volte. L'indicatore LED lampeggia 4 volte e rimane acceso
• Fare clic sull'icona sinistra della centrale (ON)
• L'indicatore LED lampeggia 3 volte
• Fare clic sull'icona destra della centrale (OFF)
• L'indicatore LED lampeggia 3 volte. L'abbinamento è completato
