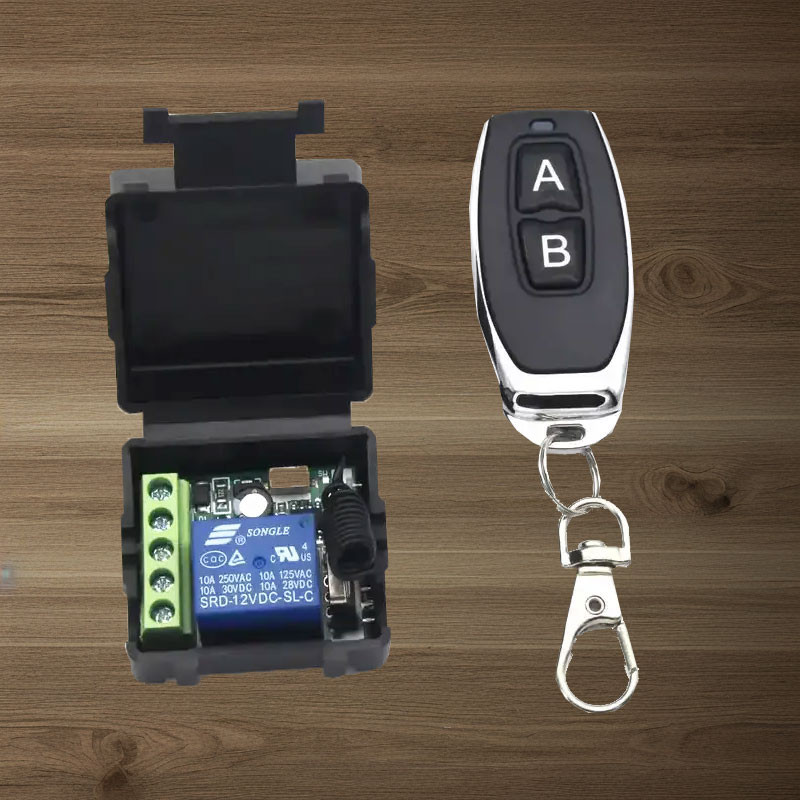

Relais multi-modes pour alarme sans fil 433 MHz

Cet interrupteur relais peut être piloté :

• avec une télécommande (2 fournies)
• par la centrale d'alarme Euro Security Protect
• par un détecteur de mouvement, d'ouverture de porte de fumée ou de gaz

Il permet de déclencher un ou plusieur dispositifs de sécurité comme des sirènes, des génératerus de boruillard, des barrières sonores actives, des dispositifs lumineux ou tout simplement des appareils doestiques.

Le déclenchement peut se faire en cas d'alarme détectée par la centrale.
Il est également possible de déclencher manuellement avec une télécommande.
Enfin, le déclenchement peut se faire automatiquement à des heures programmées sur la centrale.

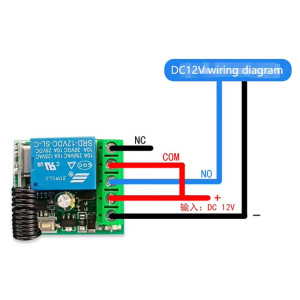

Le bloc relais doit être alimenté en 12V DC.
Il peut commuter des tensions de 5V à 30V DC, et de 125 à 250V AC, tant que le courant ne dépasse pas 10A.

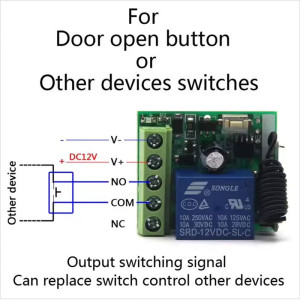

Il peut être utilisé également comme contact sec, comme par exemple pour le générateur de brouillard qui ne demande pas de tension de déclenchement.

Le relais dispose de 5 modes :

• Temps réel : Le relais est activé uniquement le temps de l'appui sur la télécommande. Il est désactivé lorsque l'on relâcle le bouton.
• Auto bloquant : Une impulsion active le relais. Une seconde impulsion le désactive.
• Intervérouillage : Sur la télécommande, le bouton A active le relais, le bouton B le désactive. Ce mode est le plus courant lorsque le relais est utilisé avec la centrale.
  En cas d'alarme, la centrale déclenche le relais, et le désactive lors du désarmement.

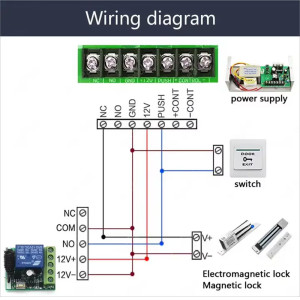

  Utilisez ce mode pour une ou plusieurs sirènes, un dispositif lumineux de désorientation ou des serrures magnétiques.
• Activation de 5 secondes : L'appui sur le bonton de la télécommande va activer le relais pendant 5 secondes. Utilisé avec la centrale, ce mode permet le déclenchement des dispositifs activés sur front montant, comme une barrière de son, une sière intelligente activée par impulsion simple, et le générateur de brouillard.
• Activation de 10 secondes : L'appui sur le bonton de la télécommande va activer le relais pendant 10 secondes.
• Activation de 15 secondes : L'appui sur le bonton de la télécommande va activer le relais pendant 15 secondes.
• Activation de 20 secondes : L'appui sur le bonton de la télécommande va activer le relais pendant 20 secondes.

Appairage de la télécommande

Mode Temps réel

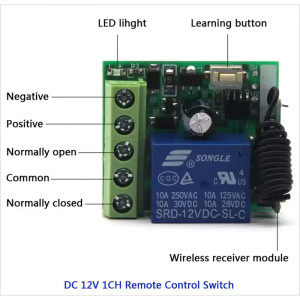

• Appuyez sur le bouton d'apprentissage
• Le voyant LED clignote 1 fois puis reste allumé
• Appuyez sur le bouton de la télécommande à appairer
• Le voyant LED clignote 3 fois pour confirmer

Mode Auto-verrouillage

• Appuyez 2 fois sur le bouton d'apprentissage
• Le voyant LED clignote 2 fois puis reste allumé
• Appuyez sur le bouton de la télécommande à appairer
• Le voyant LED clignote 3 fois pour confirmer

Mode Interverrouillage

• Appuyez 3 fois sur le bouton d'apprentissage
• Le voyant LED clignote 3 fois puis reste allumé
• Appuyez sur le bouton "A" de la télécommande
• Le voyant LED clignote 3 fois
• Appuyez sur le bouton "B" de la télécommande
• Le voyant LED clignote 3 fois pour confirmer

Mode délai 5 secondes

• Appuyez 4 fois sur le bouton d'apprentissage
• Le voyant LED clignote 4 fois puis reste allumé
• Appuyez sur le bouton de la télécommande à appairer
• Le voyant LED clignote 3 fois pour confirmer

Mode délai 10 secondes

• Appuyez 5 fois sur le bouton d'apprentissage
• Le voyant LED clignote 5 fois puis reste allumé
• Appuyez sur le bouton de la télécommande à appairer
• Le voyant LED clignote 3 fois pour confirmer

Mode délai 15 secondes

• Appuyez 6 fois sur le bouton d'apprentissage
• Le voyant LED clignote 6 fois puis reste allumé
• Appuyez sur le bouton de la télécommande à appairer
• Le voyant LED clignote 3 fois pour confirmer

Mode délai 20 secondes

• Appuyez 7 fois sur le bouton d'apprentissage
• Le voyant LED clignote 7 fois puis reste allumé
• Appuyez sur le bouton de la télécommande à appairer
• Le voyant LED clignote 3 fois pour confirmer

Effacement des Codes

• Maintenir le bouton d'apprentissage pendant 5 secondes

Touts les dispositifs appairés seront effacés.

Appairage avec la centrale en mode intervérouillage (sirènes, lumières et serrures magnétiques)

• Sur la centrale, cliquez sur Menu, Accessoires, puis Alarme prise femelle
• Appuyez 3 fois sur le bouton d'appairage du relais. Le voyant LED clignote 3 fois puis reste allumé
• Cliquez sur l'icône de gauche de la centrale (ON)
• Le voyant LED clignote 3 fois
• Cliquez sur l'icône de droite de la centrale (OFF)
• Le voyant LED clignote 3 fois. L'apparaige est terminé

Appairage avec la centrale en mode délai 5 secondes (barrière de son, sière intelligente activée par impulsion, générateur de brouillard)

• Sur la centrale, cliquez sur Menu, Accessoires, puis Alarme prise femelle
• Appuyez 4 fois sur le bouton d'appairage du relais. Le voyant LED clignote 4 fois puis reste allumé
• Cliquez sur l'icône de gauche de la centrale (ON)
• Le voyant LED clignote 3 fois
• Cliquez sur l'icône de droite de la centrale (OFF)
• Le voyant LED clignote 3 fois. L'apparaige est terminé
