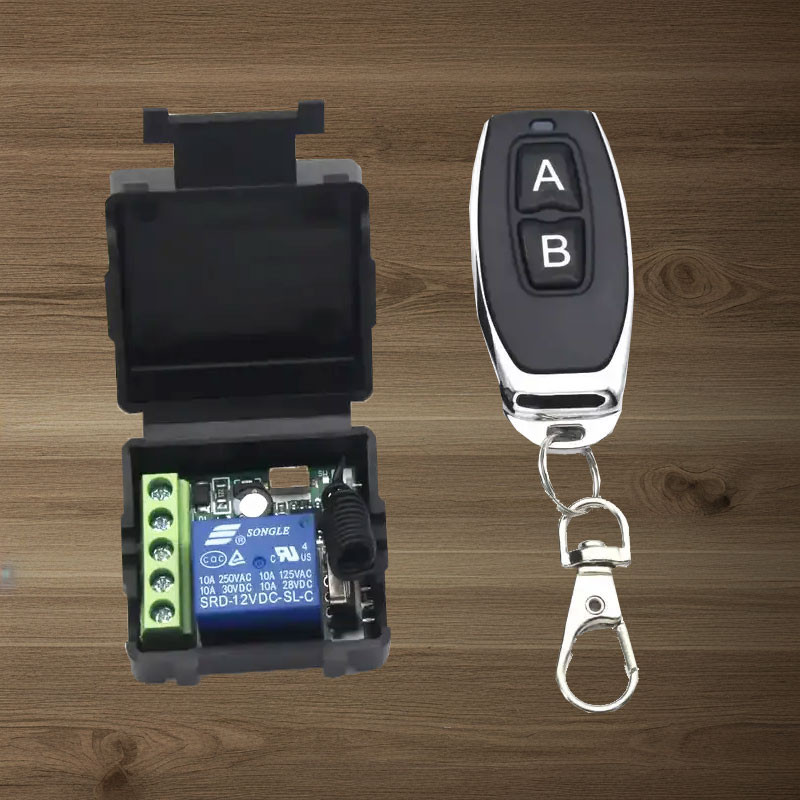

Relé multimodo para alarma inalámbrica de 433 MHz

Este interruptor de relé puede ser controlado:

• con un control remoto (2 incluidos)
• por el panel de alarma Euro Security Protect
• por un detector de movimiento, detector de apertura de puerta, detector de humo o gas

Permite activar uno o varios dispositivos de seguridad como sirenas, generadores de niebla, barreras sonoras activas, dispositivos de iluminación o simplemente electrodomésticos.

La activación puede ocurrir cuando el panel detecta una alarma.
También se puede activar manualmente con un control remoto.
Finalmente, la activación puede programarse en horarios establecidos en el panel de control.

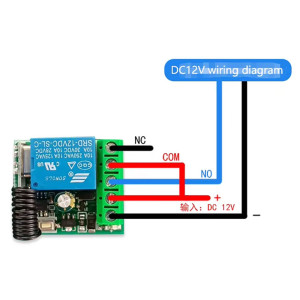

El bloque de relé debe alimentarse con 12V DC.
Puede conmutar voltajes de 5V a 30V DC, y de 125 a 250V AC, siempre que la corriente no exceda los 10A.

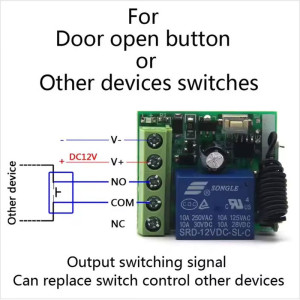

También puede usarse como contacto seco, por ejemplo con generadores de niebla que no requieren voltaje de activación.

El relé tiene 5 modos:

• Tiempo real: El relé se activa solo mientras se presiona el botón del control remoto. Se desactiva cuando se suelta el botón.
• Auto-bloqueo: Un pulso activa el relé. Un segundo pulso lo desactiva.
• Interbloqueo: En el control remoto, el botón A activa el relé, el botón B lo desactiva. Este modo es el más común cuando el relé se usa con el panel de control.
  En caso de alarma, el panel activa el relé y lo desactiva al desarmar.

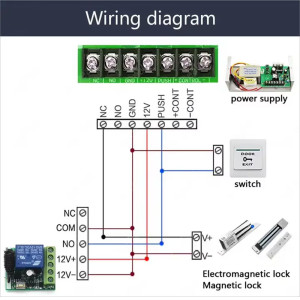

  Use este modo para una o más sirenas, dispositivos de luz de desorientación o cerraduras magnéticas.
• Activación de 5 segundos: Presionar el botón del control remoto activará el relé durante 5 segundos. Usado con el panel de control, este modo permite la activación de dispositivos activados por flanco ascendente, como barreras sonoras, sirenas inteligentes activadas por pulso único y generadores de niebla.
• Activación de 10 segundos: Presionar el botón del control remoto activará el relé durante 10 segundos.
• Activación de 15 segundos: Presionar el botón del control remoto activará el relé durante 15 segundos.
• Activación de 20 segundos: Presionar el botón del control remoto activará el relé durante 20 segundos.

Emparejamiento del Control Remoto

Modo Tiempo Real

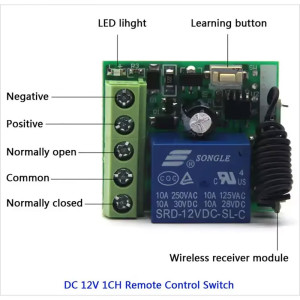

• Presione el botón de aprendizaje
• El indicador LED parpadea una vez y permanece encendido
• Presione el botón del control remoto a emparejar
• El indicador LED parpadea 3 veces para confirmar

Modo Auto-bloqueo

• Presione el botón de aprendizaje dos veces
• El indicador LED parpadea dos veces y permanece encendido
• Presione el botón del control remoto a emparejar
• El indicador LED parpadea 3 veces para confirmar

Modo Interbloqueo

• Presione el botón de aprendizaje 3 veces
• El indicador LED parpadea 3 veces y permanece encendido
• Presione el botón "A" del control remoto
• El indicador LED parpadea 3 veces
• Presione el botón "B" del control remoto
• El indicador LED parpadea 3 veces para confirmar

Modo retardo 5 segundos

• Presione el botón de aprendizaje 4 veces
• El indicador LED parpadea 4 veces y permanece encendido
• Presione el botón del control remoto a emparejar
• El indicador LED parpadea 3 veces para confirmar

Modo retardo 10 segundos

• Presione el botón de aprendizaje 5 veces
• El indicador LED parpadea 5 veces y permanece encendido
• Presione el botón del control remoto a emparejar
• El indicador LED parpadea 3 veces para confirmar

Modo retardo 15 segundos

• Presione el botón de aprendizaje 6 veces
• El indicador LED parpadea 6 veces y permanece encendido
• Presione el botón del control remoto a emparejar
• El indicador LED parpadea 3 veces para confirmar

Modo retardo 20 segundos

• Presione el botón de aprendizaje 7 veces
• El indicador LED parpadea 7 veces y permanece encendido
• Presione el botón del control remoto a emparejar
• El indicador LED parpadea 3 veces para confirmar

Borrado de Códigos

• Mantenga presionado el botón de aprendizaje durante 5 segundos

Todos los dispositivos emparejados serán borrados.

Emparejamiento con el panel de control en modo interbloqueo (sirenas, luces y cerraduras magnéticas)

• En el panel de control, haga clic en Menú, Accesorios, luego Enchufe de alarma
• Presione el botón de emparejamiento del relé 3 veces. El indicador LED parpadea 3 veces y permanece encendido
• Haga clic en el icono izquierdo del panel de control (ON)
• El indicador LED parpadea 3 veces
• Haga clic en el icono derecho del panel de control (OFF)
• El indicador LED parpadea 3 veces. El emparejamiento está completo

Emparejamiento con el panel de control en modo retardo 5 segundos (barrera sonora, sirena inteligente activada por pulso, generador de niebla)

• En el panel de control, haga clic en Menú, Accesorios, luego Enchufe de alarma
• Presione el botón de emparejamiento del relé 4 veces. El indicador LED parpadea 4 veces y permanece encendido
• Haga clic en el icono izquierdo del panel de control (ON)
• El indicador LED parpadea 3 veces
• Haga clic en el icono derecho del panel de control (OFF)
• El indicador LED parpadea 3 veces. El emparejamiento está completo
